TELECOMMUNICATION MANAGEMENT CONCEPT

Telecommunication Management Concept menyediakan framework untuk mencapai interkonektivitas dan komunikasi di seluruh sistem operasi heterogen dan jaringan telekomunikasi.

Telecommunication Management Concept memiliki hubungan yang kuat dengan manajemen OSI, dan mendefinisikan sejumlah konsepyang memiliki relevansi untuk Manajemen Internet.

TMN Framewok

General Relationship of a TMN to a Telecommunication Network.

TMN menyediakan kerangka kerja untuk jaringan yang fleksibel, terukur, dapat diandalkan, murahuntuk dijalankan, dan mudah untuk ditingkatkan.TMN menyediakan untuk jaringan yang lebih mampu dan efisien dengan mendefinisikan cara standar untuk melakukan tugas manajemen jaringandan berkomunikasi melalui jaringan.

Recommendation M.3010 Defines

memperkenalkan  konsep umum manajemen TMN dan beberapa arsitektur manajemen di berbagai tingkat abstraksi:

•  Functional Architecture: menggambarkan sejumlah fungsi manajemen
•  Physical Architecture: mendefinisikan bagaimana fungsi-fungsi manajemen dapat diimplementasikan ke dalam peralatan fisik
•  Information Architecture: menggambarkan konsep-konsep yang telah diadopsi dari manajemen OSI.
• Logical Layered Architecture (LLA): mencakup salah satu ide terbaik dari TMN: sebuah model yang menunjukkan bagaimana manajemen dapat terstruktur sesuai dengantanggung jawab yang berbeda.


Functional Architecture

Reference Point
Fungtional Arsitektur TMN memperkenalkan konsep titik acuan untuk menggambarkan fungsi blok.

• q.f dan x : sepenuhnya dijelaskan oleh rekomendasi dari TMN
• g dan m : terletak di luar TMN dan hanya sebagian dijelaskan.

Network Element Functions

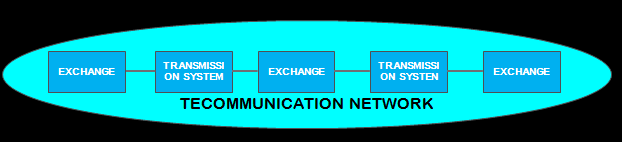

Dalam terminologi TMN, pertukaran dan sistem transmisi adalah contoh dari elemen-elemen jaringan(Nes).



•  Fungsi yang dilakukan oleh Nes adalah `Network Elements Functions '(NEFs).

Fungsi ini meliputi:
Fungsi Primer (atau telekomunikasi). Fungsi-fungsi ini adalah subyek dari manajemen danmendukung pertukaran data antara pengguna jaringan telekomunikasi.

Fungsi Menejemen: memungkinkan NEF block untuk beroperasi dalam peran alat yang spesifik.

•  Operation system functions (OSF) block memulai operasi manajemen dan menerimapemberitahuan.

Dalam Manajer-agent model, OSF dapat dilihat sebagai fungsi manajer yang spesifik

Sebuah OSF berkomunikasi dengan NEF pada titik acuan q3

Workstation Functions

• The Work Station Function (WSF) block menyediakan sarana untuk menginterpretasikan informasi TMN bagi pengguna informasi manajemen

• WSF termasuk dukungan untuk interfacing ke pengguna manusia (pada titik referensig).

 Q Adapter Function

•  The Q Adaptor Function (QAF) block digunakan untuk menghubungkan ke TMN yangentitasnya yang tidak mendukung standar titik referensi TMN.

Dalam contoh yang ditunjukkan di bawah ini, sebuah OSF non-TMN dan non-TMN NEF terhubung ke TMN tersebut.

Tanggung jawab dari kedua QAFs adalah untuk menerjemahkan antara titik referensi q (yang titik referensi TMN) dan titik referensi m


 Mediation Function

• Mediation function (MF) blok terletak di dalam TMN dan bertindak atas informasi yang melewati antara NEFs atau QAFs, dan OSFs.
• Melakukan mediasi antara interface TMN lokal dan model informasi OS. Fungsi mediasimungkin diperlukan untuk memastikan bahwa informasi, ruang lingkup, dan fungsidisajikan dalam cara yang tepat sesuai dengan OS. fungsi mediasi dapat diterapkan di seluruh hierarki

Physical Architecture

•  Physical architecture menunjukkan bagaimana fungsi TMN, yang didefinisikan oleharsitektur fungsional, dapat diimplementasikan ke dalam peralatan fisik.

• TMN's physical architecturei didefinisikan pada tingkat abstraksi yang lebih rendah daripada arsitektur fungsional TMN


 Relations between TMN architecture

    convention :









Building Functions
TMN's Physical Architecture mendefinisikan blok, seperti berikut :

• Network Element (NE)
• Mediation Device (MD)
• Q adaptor (QA)
• Operation System (OS)
• Work Station (WS)
• Data Comminication Network (DCN)

 Logical Layered Architecture

• elements management layer
• network management layer
• service menagement layer
• business managemnt layer

Elements Management Layer
Fungsi functions of individual Network Elements adalah mengelola oleh Operasi Sistem Fungsi(OSF) di lapisan Element Management. Lapisan ini berkaitan dengan fungsi-fungsi manajemenvendor tertentu dan menyembunyikan fungsi-fungsi dari lapisan atas, lapisan Network Management.

Contoh fungsi element management layer :

• mendeteksi peralatan yang error
• mengukur konsumsi daya
• mengukur sumber daya yang sedang digunakan, seperti CPU-time, buffer space, panjang antrian, dll
• data statistik
• memperbaharuin  firmware

Network Management Layer
tanggung jawab dari Element Management layer adalah untuk mengelola NEFs yang dilaksanakan dalam satu peralatan, tanggung jawab lapisan Network Management adalah untuk mengelola fungsiyang berkaitan dengan interaksi antara beberapa buah peralatan.

Contoh dari fungsi layer ini adalah :

• Menciptakan tampilan jaringan yang lengkap
• Menciptakan jalur khusus melalui jaringan untuk mendukung QoS tuntutan pengguna akhir, modifikasi tabel routing
• Pemantauan pemanfaatan link
• Mengoptimalkan kinerja jaringan
• Deteksi kesalahan

Service Management Layer

Service Management berkaitan dengan pengelolaan aspek-aspek yang dapat diamati secara langsung oleh pengguna jaringan telekomunikasi.

Service Management dibangun berdasarkan informasi manajemen yang disediakan oleh lapisanNetwork Management, tetapi tidak `melihat 'struktur internal jaringan

Contoh fungsi dari service management layer :

• kulitas manajemen Service (delay, kehilangan, dll),
• akuntansi
• Penambahan dan penghapusan pengguna
• Alamat penugasan
• Pemeliharaan alamat grup

Contoh Service Managemet Layer

Examples of value added service

Business Management Layer

Business Management layer bertanggung jawab atas manajemen keseluruhan perusahaan.

Lapisan ini memiliki cakupan yang luas;

• komunikasi manajemen hanya bagian dari itu.
• Bisnis manajemen dapat dilihat sebagai penetapan tujuan, bukan mencapai tujuan

Untuk inialasan bisnis manajemen sebaiknya dapat berkaitan dengan manajemen strategis dantaktis, bukan manajemen operasional, seperti lapisan manajemen lainnya TMN.

General Relationship of a TMN to a Telecommunication Network

NAMA: Adinda Larasati A.

NPM: 110400103

adindls.blogspot.com

CONFIGURATION MANAGEMENT

Manajemen konfigurasi (Configuration Manajement) merupakan hal yang sangat penting untuk sebuah Manajemen Jaringan (Network Manajement).Configuration Manajement tidak hanya mengkonfigurasikan sebuah jaringan melainkan mencakup proses  yang diperlukan  dan operasi untuk mendukung keberlangsungan suatu jaringan.

Definisi Lain dari Configuration Management:

• Mengumpulkan persediaan perangkat keras dan perangkat lunak
• Manajemen Perangkat Lunak
• Pengumpulan konfigurasi perangkat, backup, melihat, pengarsipan, perbandingan
• Deteksi perubahan konfigurasi, hardware, atau perangkat lunak
• Implementasi perubahan konfigurasi untuk mendukung manajemen perubahan

Tujuan Configuration Management: Untuk memonitor informasi konfigurasi jaringan dan sistem. Sehingga efek pada jaringan pengoperasian berbagai versi elemen hardware dan software dapat dilacak dan dikelola.

Beberapa masalah yang sering kali ditemui pada Configuration Manajement diantaranya adalah:

• Perubahan yang telah disetujui dilaksanakan tetapi tidak dalam cara yang di setujui oleh yang  menyutujui perubahan
• Notifikasi dari sistem keamanan mengindikasikan sebuah perangkat terkena dampak dan perlu diberikan penanganannya tetapi, upaya manual memakan waktu yang tidak sebentar
• Adanya perubahan konfigurasi yang dilakukan pada jaringan produksi tanpa visibilitas manajemen

Jaringan dokumentasi (Network Documentation) sangat penting dalam lingkungan produksi dan memberikan catatan statis dari keadaan jaringan pada suatu titik waktu. Karena statis, masa manfaatnya terbatas. Seperti Network Documentation,  Network Diagrams tidak kalah  penting. Network Documentation dan Diagram merupakan bagian dari konfigurasi jaringan, dan sebuah ketentuan yang harus dibuat dalam sistem Configuration Manajement untuk mendukung jenis konten.

Configuration Manajement yang efektif mempunyai beberapa manfaat diantaranya adalah:

• Mengurangi downtime melalui perubahan identifikasi yang cepat
• Peningkatan produktivitas untuk membuat perubahan konfigurasi
• Membantu memastikan konfigurasi untuk hardware dan software
• Menangani secara cepat apabila terjadi suatu masalah dengan mengirimkan notifikasi
• Peningkatan visibilitas dan akuntabilitas di semua tingkat
• Proses Peningkatan dan implementasi persetujuan

Configuration Manajement merupakan batu pijakan yang sangat penting untuk sebuah

Terdapat empat layers roles dalam network delivery & support:

•  Management
• Architecture
• Delivery
• Support

Seperti dibahas sebelumnya, Network Documentation dan Diagrams sangat penting dalam proses lingkungan  produksi. Mereka dapat memberikan informasi ketika masalah gangguan jaringan dan bersifat statis. Kemampuan Configuration Manajement yang efektif akan menyediakan informasi yang  up-to-date mengenai keadaan jaringan dan akan diperbarui secara dinamis sebagai perubahan jaringan. Ketika dikombinasikan dengan dokumentasi statis dan diagram, memberikan informasi yang lebih relevan untuk mendukung operasi jaringan.

Isu utama Network Manajement adalah peningkatan yang sangat tinggi pada jumlah elemen jaringan. Kemampuan untuk memahami risiko juga menjadi lebih sulit. Ada begitu banyak perangkat, versi software dan kombinasi konfigurasi. Kemampuan untuk memahami tidak mungkin lagi tanpa kemampuan baru dalam audit dan pelaporan. Ini juga memerlukan proses pendukung yang tepat dan modifikasi dalam operasional metodologi sehingga risiko dapat dipahami dan expediently dikurangi sesuai kebutuhan.

Configuration Manajement merupakan sistem yang memberikan kontribusi untuk keseluruhan ketersediaan jaringan dan merupakan kunci dasar untuk ketersediaan jaringan dan menjadi pengatur utama dalam sebuah jaringan.

Mengembangkan kemampuan dalam manajemen konfigurasi membutuhkan kombinasi dari:

•  People
• Processes
• Technology

Berikut ini adalah daftar persyaratan yang mendefinisikan esensi dari Configuration Manajement baik persyaratan teknis dan fungsional untuk mendukung solusi Configuration Manajement. Beberapa persyaratannya adalah:

1. Mengumpulkan persediaan jaringan, termasuk chassis dan modul serta nomor seri
2. Mengumpulkan laporan persediaan jaringan
3. Mengumpulkan konfigurasi perangkat
4. Jauhkan beberapa versi konfigurasi perangkat
5. Izin untuk perbandingan antara beberapa versi konfigurasi perangkat
6. Mendeteksi perubahan konfigurasi perangkat
7. Menentukan pengguna membuat perubahan pada konfigurasi perangkat
8. Laporan perubahan konfigurasi
9. Izin perubahan konfigurasi untuk batched dan dijadwalkan
10. Laporan versi software yang ada digunakan pada perangkat
11. Jauhkan repositori versi software
12. Peningkatan dukungan software
13. Konfigurasi Audit untuk membantu memastikan kepatuhan
14. Konfigurasi perangkat, software dan hardware
15. Simpan atau link ke dokumentasi statis dan diagram
16. Mendukung proses persetujuan dan alur kerja.
